[DEV] Django & Plotly 연동

Posted Nov 11, 2023 Updated Nov 11, 2023

By BoKyung

12 min read

1. 배경

18개의 기업 별 테그 블로그를 크롤링해서 태그 별 빈도수 시각화 & 글 모아 보여주기

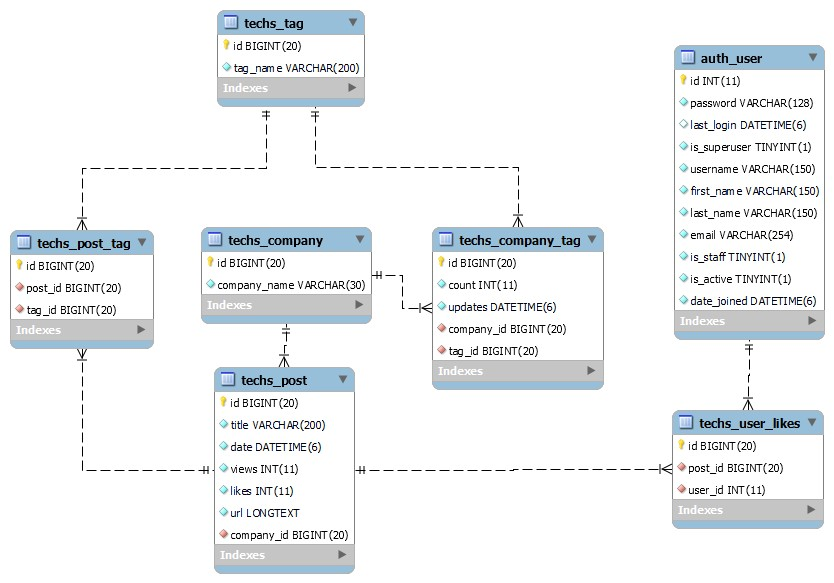

ERD

2. 전체 태그 빈도수 시각화

views.py


from .models import *
from django.http import JsonResponse
import plotly.express as px
import pandas as pd

def all_chart(request):
    tag_df = pd.DataFrame.from_records(Post_tag.objects.all().values('tag__tag_name').distinct())
    tag_df.drop(tag_df[tag_df['tag__tag_name'] == ''].index, inplace=True)

    tag = pd.DataFrame.from_records(Post_tag.objects.all().values('tag__tag_name'))
    tag.drop(tag[tag['tag__tag_name'] == ''].index, inplace=True)
    count = pd.DataFrame(tag.groupby('tag__tag_name').size().reset_index(name='count'))
    top_20 = count.sort_values(by='count', ascending=False).head(20)

    all_df = pd.merge(tag_df, top_20, on='tag__tag_name')

    fig = px.bar(
        all_df,
        x='count',
        y='tag__tag_name',
        title='Tag frequency in All posts',
        labels={'count':'Frequency', 'tag__tag_name':'Tags'},
        color='tag__tag_name'
    )
    fig.update_layout(
        height = 1000,
        yaxis={'categoryorder':'total ascending'},
        yaxis_title='Tags',
        paper_bgcolor='#333',
        plot_bgcolor='#333',
        font = {'color':'white'},
    )

    plot_div = fig.to_json()

    print('Sending plot data...')
    return JsonResponse({'plot_div': plot_div})

model에서 데이터 불러와서 df로 변환할 때 pd.DataFrame.from_records(queryset_dict)
model에서 값을 가져올 때 ForeignKey라면 부모 테이블__부모 테이블에서의 컬럼명
Plotly 는 그래프를 JSON 형식으로 생성할 수 있음 -> 클라이언트에서 JSON 받아서 그래프 생성
JSON을 보낼 땐 JsonResponse

urls.py


path('visualization_all/', views.all_chart, name='all_chart'),  # 추가

js에서 AJAX서버가 방문 할 url
직접 이 주소로 들어가면 JSON 파일이 출력됨

home.html


<body>
    <main>
        <section class="dashboard">
            <div class="dashboard-title">
                <h1>IT 직군 트렌드 분석</h1>
            </div>
            <div class="dashboard-buttons">
                <button id="all-button">전체</button>
                <button id="company-button">기업별</button>
            </div>
            <div id="company-list"></div>     <!-- 기업 별 시각화 버튼 -->
            <div id="chart-container"></div>  <!-- 시각화 -->
        </section>
        ...
    </main>
</body>

all-button 버튼을 누르면 chart-container에 그래프를 띄우게 할 것

home.js


document.addEventListener("DOMContentLoaded", function () {
    //대시보드 이벤트 처리
    const allButton = document.getElementById("all-button");
    const chartContainer = document.getElementById("chart-container");

    // 전체 버튼을 클릭했을 때의 처리
    allButton.addEventListener("click", function () {
        companyList.innerHTML="";
        chartContainer.innerHTML="";
        fetch ("visualization_all/")
            .then(response => response.json())
            .then(data => {
                var fig = JSON.parse(data.plot_div);
                Plotly.newPlot('chart-container', fig.data, fig.layout);
            })
            .catch(error => console.error('Error: ', error))
    });
    ...
});

JS - document

document 객체
- 웹페이지 그 자체
- 웹페이지에 존재하는 HTML 요소에 접근하기 위해서는 반드시 document 객체부터 시작해야 함
getElementsById
- 해당 아이디의 요소를 선택!
- ID는 유일함
- ClassName으로 검색한다면 해당 클래스에 속한 요소를 모두 선택함
createElement(HTML 요소)
- 지정된 HTML 요소 생성

JS - Fetch

Fetch API
- HTTP 파이프라인을 구성하는 요청과 응답 등의 요소를 JavaScript에서 접근하고 조작할 수 있는 인터페이스 제공
- 기존 XMLHttpRequest를 대체
fetch()
- 첫번째 인자로 URL, 두번째 인자로 옵션 객체를 받음
- 옵션 객체에는 HTTP 방식, HTTP 요청 header, HTTP 요청 body 등을 설정할 수 있음
- 응답 객체로부터는 HTTP 응답 상태, HTTP 응답 header, HTTP 응답 body 등을 읽어올 수 있음
- POST method로 폼 등을 사용해 데이터를 만들어 보내거나 비밀번호 등 개인정보를 보낼 수 있음
  - body 옵션에는 요청 전문을 JSON 포맷으로 넣어줌
본 프로젝트에서는
- 받은 json으로 Plotly.newPlot() 함수를 이용하여 그래프 생성
  - fig.data, fig.layout은 그대로 써야함!
- html로도 전달이 가능한 것 같은데, json을 사용하면 클라이언트 측에서 그래프를 더 유연하게 제어할 수 있음

결과

[전체] 버튼을 눌렀을 때

3. 기업 별 태그 빈도수 시각화

views.py


def company_chart(request, company):
    tag = pd.DataFrame.from_records(Company_Tag.objects.filter(company__company_name='{}'.format(company)).values('tag__tag_name'))
    count = pd.DataFrame.from_records(Company_Tag.objects.filter(company__company_name='{}'.format(company)).values('tag__tag_name', 'count'))
    company_df = pd.merge(tag, count, on='tag__tag_name')
    company_df.drop(company_df[company_df['tag__tag_name'] == ''].index, inplace=True)
    top_20 = company_df.sort_values(by='count', ascending=False).head(20)
    fig = px.bar(
        top_20,
        x='count',
        y='tag__tag_name',
        title='Tag frequency in {} posts'.format(company),
        labels={'count':'Frequency', 'tag__tag_name':'Tags'},
        color='tag__tag_name'
    )
    fig.update_layout(
        height = 1000,
        yaxis={'categoryorder':'total ascending'},  # 빈도수가 높은 순으로 정렬
        yaxis_title='Tags',  # y축 제목 설정
        paper_bgcolor='#333', # 차트 바깥쪽 배경색
        plot_bgcolor='#333', # 차트 안쪽 배경색
        font = {'color':'white'},  # 전체 글자(폰트) 색상
    )

    company_div = fig.to_json()

    print('Sending plot data...')
    return JsonResponse({'company_div': company_div})

urls.py


path('company_chart/<str:company>', views.company_chart, name='company_chart'), # 추가

home.html


<body>
    <main>
        <section class="dashboard">
            <div class="dashboard-title">
                <h1>IT 직군 트렌드 분석</h1>
            </div>
            <div class="dashboard-buttons">
                <button id="all-button">전체</button>
                <button id="company-button">기업별</button>
            </div>
            <div id="company-list"></div>     <!-- 기업 별 시각화 버튼 -->
            <div id="chart-container"></div>  <!-- 시각화 -->
        </section>
        ...
    </main>
</body>

home.js


document.addEventListener("DOMContentLoaded", function () {
    const companyButton = document.getElementById("company-button");
    const companyList = document.getElementById("company-list");

    // 기업별 버튼을 클릭했을 때의 처리
    companyButton.addEventListener("click", function () {
        chartContainer.innerHTML="";
        companyList.innerHTML = `
            <div class="company-list">
                <button id="gangnam-button">강남언니</button>
                <button id="naver-button">네이버</button>
                <button id="danggn-button">당근마켓</button>
                <button id="devocean-button">데보션</button>
                <button id="line-button">라인</button>
                <button id="musinsa-button">무신사</button>
                <button id="bank-button">뱅크샐러드</button>
                <button id="socar-button">쏘카</button>
                <button id="watcha-button">왓챠</button>
                <button id="yogiyo-button">요기요</button>
                <button id="woowa-button">우아한형제들</button>
                <button id="est-button">이스트소프트</button>
                <button id="kakao-button">카카오</button>
                <button id="kakaoenter-button">카카오 엔터프라이즈</button>
                <button id="kakaopay-button">카카오페이</button>
                <button id="coupang-button">쿠팡</button>
                <button id="hc-button">하이퍼커넥트</button>
                <button id="skplanet-button">SK플래닛</button>
            </div>
        `;
    });

    // 특정기업 버튼 클릭했을시 처리
    companyList.addEventListener("click", function (event) {
        if (event.target.id === "gangnam-button") {
            fetch ("company_chart/강남언니")
                .then(response => response.json())
                .then(data => {
                    var fig = JSON.parse(data.company_div);
                    Plotly.newPlot('chart-container', fig.data, fig.layout);
                })
                .catch(error => console.error('Error: ', error))

        } else if (event.target.id === "naver-button") {
            fetch ("company_chart/네이버")
                .then(response => response.json())
                .then(data => {
                    var fig = JSON.parse(data.company_div);
                    Plotly.newPlot('chart-container', fig.data, fig.layout);
                })
                .catch(error => console.error('Error: ', error))

        } else if (event.target.id === "danggn-button") {
            fetch ("company_chart/당근")
                .then(response => response.json())
                .then(data => {
                    var fig = JSON.parse(data.company_div);
                    Plotly.newPlot('chart-container', fig.data, fig.layout);
                })
                .catch(error => console.error('Error: ', error))

        } else if (event.target.id === "devocean-button") {
            fetch ("company_chart/데보션")
                .then(response => response.json())
                .then(data => {
                    var fig = JSON.parse(data.company_div);
                    Plotly.newPlot('chart-container', fig.data, fig.layout);
                })
                .catch(error => console.error('Error: ', error))

        } else if (event.target.id === "line-button") {
            fetch ("company_chart/라인")
                .then(response => response.json())
                .then(data => {
                    var fig = JSON.parse(data.company_div);
                    Plotly.newPlot('chart-container', fig.data, fig.layout);
                })
                .catch(error => console.error('Error: ', error))

        } else if (event.target.id === "musinsa-button") {
            fetch ("company_chart/무신사")
                .then(response => response.json())
                .then(data => {
                    var fig = JSON.parse(data.company_div);
                    Plotly.newPlot('chart-container', fig.data, fig.layout);
                })
                .catch(error => console.error('Error: ', error))

        } else if (event.target.id === "bank-button") {
            fetch ("company_chart/뱅크샐러드")
                .then(response => response.json())
                .then(data => {
                    var fig = JSON.parse(data.company_div);
                    Plotly.newPlot('chart-container', fig.data, fig.layout);
                })
                .catch(error => console.error('Error: ', error))

        } else if (event.target.id === "socar-button") {
            fetch ("company_chart/쏘카")
                .then(response => response.json())
                .then(data => {
                    var fig = JSON.parse(data.company_div);
                    Plotly.newPlot('chart-container', fig.data, fig.layout);
                })
                .catch(error => console.error('Error: ', error))

        } else if (event.target.id === "watcha-button") {
            fetch ("company_chart/왓챠")
                .then(response => response.json())
                .then(data => {
                    var fig = JSON.parse(data.company_div);
                    Plotly.newPlot('chart-container', fig.data, fig.layout);
                })
                .catch(error => console.error('Error: ', error))

        } else if (event.target.id === "yogiyo-button") {
            fetch ("company_chart/요기요")
                .then(response => response.json())
                .then(data => {
                    var fig = JSON.parse(data.company_div);
                    Plotly.newPlot('chart-container', fig.data, fig.layout);
                })
                .catch(error => console.error('Error: ', error))

        } else if (event.target.id === "woowa-button") {
            fetch ("company_chart/우아한형제들")
                .then(response => response.json())
                .then(data => {
                    var fig = JSON.parse(data.company_div);
                    Plotly.newPlot('chart-container', fig.data, fig.layout);
                })
                .catch(error => console.error('Error: ', error))

        } else if (event.target.id === "est-button") {
            fetch ("company_chart/이스트소프트")
                .then(response => response.json())
                .then(data => {
                    var fig = JSON.parse(data.company_div);
                    Plotly.newPlot('chart-container', fig.data, fig.layout);
                })
                .catch(error => console.error('Error: ', error))

        } else if (event.target.id === "kakao-button") {
            fetch ("company_chart/카카오")
                .then(response => response.json())
                .then(data => {
                    var fig = JSON.parse(data.company_div);
                    Plotly.newPlot('chart-container', fig.data, fig.layout);
                })
                .catch(error => console.error('Error: ', error))

        } else if (event.target.id === "kakaoenter-button") {
            fetch ("company_chart/카카오엔터프라이즈")
                .then(response => response.json())
                .then(data => {
                    var fig = JSON.parse(data.company_div);
                    Plotly.newPlot('chart-container', fig.data, fig.layout);
                })
                .catch(error => console.error('Error: ', error))

        } else if (event.target.id === "kakaopay-button") {
            fetch ("company_chart/카카오페이")
                .then(response => response.json())
                .then(data => {
                    var fig = JSON.parse(data.company_div);
                    Plotly.newPlot('chart-container', fig.data, fig.layout);
                })
                .catch(error => console.error('Error: ', error))

        } else if (event.target.id === "coupang-button") {
            fetch ("company_chart/쿠팡")
                .then(response => response.json())
                .then(data => {
                    var fig = JSON.parse(data.company_div);
                    Plotly.newPlot('chart-container', fig.data, fig.layout);
                })
                .catch(error => console.error('Error: ', error))

        } else if (event.target.id === "hc-button") {
            fetch ("company_chart/하이퍼커넥트")
                .then(response => response.json())
                .then(data => {
                    var fig = JSON.parse(data.company_div);
                    Plotly.newPlot('chart-container', fig.data, fig.layout);
                })
                .catch(error => console.error('Error: ', error))

        } else if (event.target.id === "skplanet-button") {
            fetch ("company_chart/SK플래닛")
                .then(response => response.json())
                .then(data => {
                    var fig = JSON.parse(data.company_div);
                    Plotly.newPlot('chart-container', fig.data, fig.layout);
                })
                .catch(error => console.error('Error: ', error))
        }

    });
});

4. 아쉬운 점

기업 버튼 리스트를 모델에서 불러와서 동적으로 해보려 했는데 시간이 부족하여 우선 갖고 있는 리스트를 직접 넣었다.
시각화를 두 가지 밖에 하지 못한 점이 아쉽다. 더 나아가 유저의 활동 (좋아요, 조회수 등)과도 연동해서 시각화를 해보면 좋을 것 같다.
사소한 실수로 시간을 너무 많이 잡아먹은 것이 아쉽다. 또한, 아직 웹에 대한 이해가 부족해서 시간이 오래 걸렸던 점도 아쉽다. 캠프와 병행하며 웹 공부를 더 해봐도 좋을 것 같다.

5. 사소한 실수

views.py 에서 시각화 함수를 작성할 때 fig.show() 를 추가하면 <div> 안에 들어가는게 아니라 새로운 창에 그래프가 뜬다.. 이것 때문일 줄은 몰랐다. :(
model에서 값을 가져올 때 all(), filter(), values(), values_list() 등으로 가져올 때 모두 타입이 다르다. 이것을 정리하면 좋을듯! => ORM QuerySet

Data Engineering

This post is licensed under CC BY 4.0 by the author.

1. 배경

2. 전체 태그 빈도수 시각화

views.py

urls.py

home.html

home.js

JS - document

JS - Fetch

결과

3. 기업 별 태그 빈도수 시각화

views.py

urls.py

home.html

home.js

4. 아쉬운 점

5. 사소한 실수

Trending Tags
